Differenza tra impianti di acido solforico a singolo assorbimento e doppio assorbimento
La produzione di acido solforico si basa sul processo di contatto, in cui le materie prime contenenti zolfo- vengono convertite in anidride solforosa (SO₂), ossidate in triossido di zolfo (SO₃) e infine assorbite in una soluzione di acido solforico. Durante la progettazione dell'impianto, una delle decisioni chiave del processo è la scelta tra un impianto di acido solforico a singolo assorbimento e un impianto di acido solforico a doppio assorbimento.
La differenza principale tra queste due configurazioni è il modo in cui sono organizzati l'assorbimento di SO₃ e la conversione di SO₂. Un impianto di assorbimento singolo completa l'assorbimento dopo la fase di conversione catalitica, mentre un impianto di assorbimento doppio introduce una fase di assorbimento aggiuntiva dopo la conversione intermedia e restituisce il gas contenente SO₂- rimanente per un'ulteriore ossidazione. Questa differenza strutturale influisce sul tasso di conversione, sul controllo delle emissioni, sul recupero energetico, sulla disposizione delle apparecchiature e sulle condizioni operative.
Asia Ingegneria Chimica Co., Ltdfornisce soluzioni per la produzione di acido solforico basate su diverse caratteristiche delle materie prime, requisiti di capacità produttiva e standard ambientali. Comprendere la differenza tra sistemi ad assorbimento singolo e doppio assorbimento aiuta a determinare la configurazione di processo adatta per nuovi progetti di acido solforico e aggiornamenti di impianti.
1. Flusso del processo di base degli impianti di acido solforico
Prima di confrontare le due tecnologie, è necessario comprendere il processo di reazione di base. Il processo di produzione dell’acido solforico comprende tre fasi chimiche principali:
Combustione dello zolfo
Lo zolfo elementare reagisce con l'ossigeno all'interno del bruciatore di zolfo per produrre anidride solforosa:
S+O2→SO2+Calore
Il gas di combustione entra nella sezione di depurazione e raffreddamento del gas prima di essere inviato al convertitore catalitico.
Conversione catalitica
Nel convertitore, l'anidride solforosa reagisce con l'ossigeno sotto l'azione del catalizzatore a base di vanadio-:
2SO2+O2→2SO3+Calore
La reazione avviene attraverso più letti catalitici. La temperatura e la concentrazione di ossigeno sono controllate per ottenere il tasso di conversione di SO₂ richiesto.
Assorbimento di SO₃
Il triossido di zolfo prodotto reagisce con l'acido solforico circolante:
SO3+H2O→H2SO4+Calore
La configurazione di assorbimento determina la quantità di SO₂ rimasta nel gas in uscita e influenza direttamente le prestazioni delle emissioni.
2. Cos'è un impianto di acido solforico ad assorbimento singolo?
Un unico assorbimentoimpianto di acido solforicoutilizza uno stadio di assorbimento dopo il processo di conversione catalitica.
Dopo che la SO₂ è stata convertita in SO₃ nel convertitore, il gas entra nella torre di assorbimento. La SO₃ viene assorbita nell'acido solforico, mentre i gas rimanenti vengono scaricati dopo il trattamento.
In questo sistema, il convertitore contiene solitamente diversi letti catalitici. L'efficienza della reazione dipende dall'attività del catalizzatore, dal controllo della temperatura, dalla disponibilità di ossigeno e dal tempo di permanenza del gas. Il processo di assorbimento singolo ha una disposizione delle apparecchiature più semplice perché non richiede una torre di assorbimento intermedia o un sistema aggiuntivo di circolazione del gas.
Caratteristiche principali degli impianti singoli ad assorbimento
1. Struttura del processo semplificata
Un singolo impianto di assorbimento richiede meno unità di processo principali rispetto a un sistema di assorbimento doppio. L'attrezzatura principale comprende:
- Bruciatore a zolfo
- Caldaia a recupero di calore
- Apparecchiature per la purificazione del gas
- Convertitore
- Torre di assorbimento
- Sistema di circolazione dell'acido
- Scambiatori di calore
La riduzione della disposizione del processo può ridurre la complessità della costruzione iniziale.
2. Adatto a determinate condizioni di produzione
Gli impianti a singolo assorbimento sono comunemente selezionati per progetti di produzione di acido solforico in cui i requisiti di emissione e le condizioni di capacità dell'impianto consentono questa configurazione. Il processo può essere applicato a impianti di combustione dello zolfo, sistemi metallurgici di trattamento dei gas di scarico-e impianti di produzione chimica con concentrazione controllata di SO₂.
3. Riduzione degli investimenti in attrezzature
Poiché il sistema contiene meno sezioni di assorbimento e relative apparecchiature di scambio termico, la configurazione iniziale dell'apparecchiatura è relativamente compatta. Tuttavia, la scelta finale dipende dalla capacità produttiva, dalle normative ambientali locali e dai livelli di emissione di SO₂ richiesti.
3. Che cos'è una pianta di acido solforico a doppio assorbimento?
Un impianto di acido solforico a doppio assorbimento aggiunge una fase di assorbimento intermedia tra i letti catalitici e successivamente completa una seconda fase di conversione.
Questo processo è anche chiamato processo DCDA (Double Contact Double Absorption). Il principio principale è rimuovere la SO₃ generata dopo la conversione parziale, consentendo alla SO₂ rimanente di continuare a reagire con l'ossigeno nei letti catalitici successivi.
La reazione del processo è la seguente:
2SO2+O2→2SO3
Dopo la prima fase di conversione, il gas entra nella torre di assorbimento intermedia. La rimozione di SO₃ sposta la reazione di equilibrio verso un'ulteriore conversione di SO₂ durante il secondo stadio catalitico.
4. Differenze chiave tra impianti a singolo assorbimento e impianti a doppio assorbimento
4.1 Differenza di efficienza di conversione
La differenza tecnica più grande è il tasso di conversione finale della SO₂. Un singolo impianto di assorbimento completa la conversione e l'assorbimento in un ciclo. Una parte di SO₂ non convertita rimane nel gas in uscita dalla sezione di assorbimento. Un impianto a doppio assorbimento rimuove SO₃ tra gli stadi di conversione, consentendo alla reazione di equilibrio di spostarsi nuovamente verso la formazione di SO₃. Ciò aumenta il tasso di conversione complessivo.
| Articolo | Impianto Singolo Ad Assorbimento | Impianto a doppio assorbimento |
|---|---|---|
| Processo di conversione | Uno stadio di assorbimento | Due fasi di assorbimento |
| Tasso di conversione SO₂ | Circa 96–98% | Oltre il 99% in funzionamento ottimizzato |
| Utilizzo del catalizzatore | Configurazione standard | Molteplici fasi di conversione |
| Complessità del processo | Inferiore | Più alto |
Il tasso di conversione più elevato dei sistemi a doppio assorbimento riduce lo scarico di anidride solforosa.
4.2 Differenza di prestazione ambientale
Le emissioni di SO₂ sono direttamente correlate al restante biossido di zolfo non convertito nel gas in uscita. In un singolo impianto di assorbimento, la concentrazione rimanente di SO₂ dipende dalla progettazione del convertitore, dalle condizioni del catalizzatore, dalla temperatura operativa e dalla composizione del gas.
Un impianto a doppio assorbimento consente di ottenere emissioni di SO₂ inferiori poiché la SO₂ rimanente viene reimmessa nel processo di conversione prima dello scarico finale. Per le regioni con rigide normative sulle emissioni, viene comunemente scelta la tecnologia a doppio assorbimento perché fornisce ulteriore capacità di conversione.
4.3 Differenza di configurazione dell'apparecchiatura
La disposizione delle apparecchiature è diversa tra le due tecnologie.
Attrezzatura ad assorbimento singolo:
- Una torre di assorbimento
- Un sistema di circolazione dell'acido
- Convertitore con letti catalitici
- Apparecchiature per il raffreddamento del gas
Attrezzatura a doppio assorbimento:
- Torre di assorbimento intermedia
- Torre di assorbimento finale
- Sistema aggiuntivo di circolazione dell'acido
- Scambiatori di calore aggiuntivi
- Instradamento del gas più complesso
Il processo di doppio assorbimento richiede più punti di controllo perché gli operatori devono gestire ulteriori flussi di gas e circuiti di circolazione dell'acido.
4.4 Differenza di recupero di calore
La produzione di acido solforico rilascia un notevole calore di reazione. La reazione di combustione dello zolfo produce gas ad alta-temperatura, che può essere recuperato attraverso una caldaia a calore residuo per generare vapore. La fase di conversione catalitica rilascia anche calore:
2SO2+O2→2SO3+Calore
Sia gli impianti a singolo che a doppio assorbimento possono integrare sistemi di recupero del calore. Tuttavia, gli impianti a doppio assorbimento solitamente comportano ulteriori requisiti di scambio termico dovuti alle fasi aggiuntive di assorbimento e conversione.
Le tipiche apparecchiature per il recupero del calore includono:
- Caldaia a recupero di calore
- Scambiatore di calore gas-gas
- Economizzatore
- Surriscaldatore
- Scambiatore di calore acido
Asia Chemical Engineering Co., Ltd progetta sistemi di processo in base ai requisiti di generazione di vapore, agli obiettivi di utilizzo dell'energia e alle condizioni operative dell'impianto.
5. Confronto di scenari applicativi
Impianto di acido solforico ad assorbimento singolo
Si può considerare un unico sistema di assorbimento quando:
- La capacità produttiva è moderata
- I requisiti di emissione corrispondono alla capacità del processo
- È preferibile un layout dell'impianto compatto
- Il controllo degli investimenti è un fattore importante
Questa configurazione viene spesso selezionata per progetti in cui le condizioni di processo non richiedono emissioni di SO₂ ultra-basse.
Impianto di acido solforico a doppio assorbimento
Un sistema a doppio assorbimento è adatto quando:
- È necessaria una grande capacità produttiva
- Le normative ambientali richiedono minori emissioni di SO₂
- È necessario aumentare l’utilizzo dello zolfo
- L'efficienza operativa a lungo termine- è una priorità
Il processo DCDA è comunemente applicato nei moderni impianti di produzione di acido solforico perché combina prestazioni di conversione più elevate con un migliore controllo delle emissioni.
6. Come scegliere tra la tecnologia a singolo assorbimento e quella a doppio assorbimento?
La selezione dovrebbe considerare diversi fattori tecnici.
Fonte della materia prima
Diverse fonti di zolfo producono diverse composizioni di gas. Gli esempi includono:
- Zolfo elementare
- Minerali di solfuro
- Gas di scarico metallurgici-
- Gas contenenti idrogeno solforato-
La composizione del gas influisce sulla progettazione del convertitore e sui requisiti di assorbimento.
Capacità produttiva
Gli impianti di acido solforico su larga scala-di solito richiedono un'efficienza di conversione più elevata e sistemi di controllo delle emissioni più potenti. Per i progetti ad alta-capacità, viene spesso presa in considerazione la tecnologia del doppio assorbimento perché supporta un maggiore recupero dello zolfo.
Normative ambientali
I limiti di emissione locali determinano se un singolo sistema di assorbimento può soddisfare i requisiti. Se la concentrazione consentita delle emissioni di SO₂ è rigorosa, potrebbero essere necessari ulteriori stadi di conversione e assorbimento.
Requisiti per il recupero energetico
Gli impianti di acido solforico generano una notevole energia termica. La progettazione può includere:
- Sistemi di produzione di vapore
- Integrazione della produzione di energia
- Reti di recupero del calore
La configurazione del processo selezionata dovrebbe corrispondere al piano generale di gestione dell'energia.

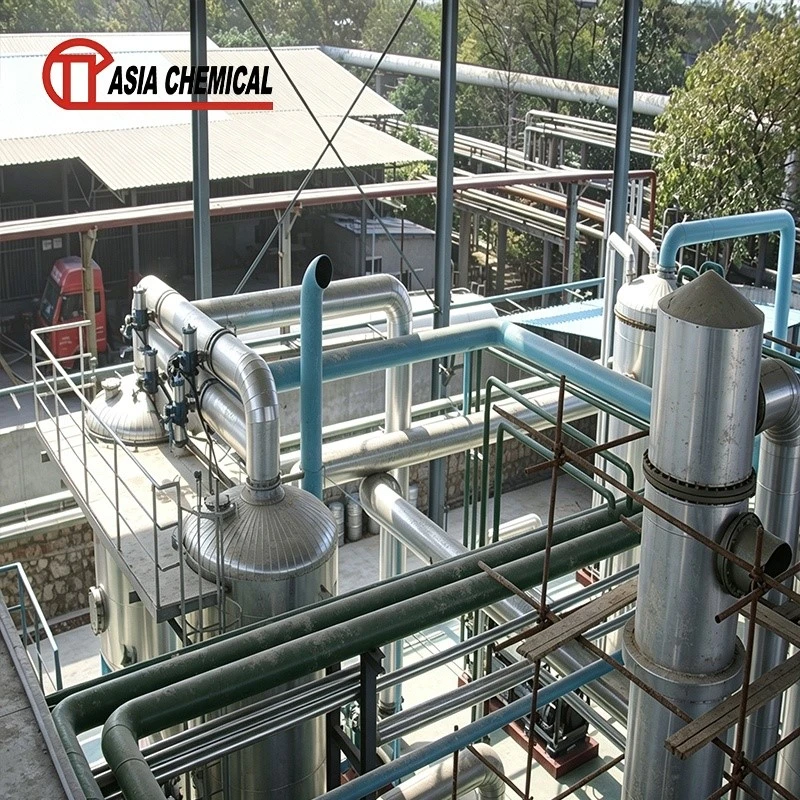

7. Asia Chemical Engineering Co., Ltd Soluzioni per impianti di acido solforico
Asia Chemical Engineering Co., Ltd fornisce soluzioni ingegneristiche per impianti di produzione di acido solforico, inclusa la progettazione del processo, la configurazione delle apparecchiature, l'integrazione del sistema e il supporto tecnico. L’azienda valuta i requisiti del progetto in base a:
- Caratteristiche della materia prima
- Capacità produttiva
- Obiettivi di conversione SO₂
- Requisiti per il recupero del vapore
- Standard ambientali
- Condizioni di funzionamento dell'impianto
Per gli impianti di acido solforico che richiedono una maggiore efficienza di conversione e minori emissioni di SO₂, la tecnologia del doppio assorbimento può fornire un percorso di processo ottimizzato. Per progetti con specifiche condizioni di capacità ed emissione, è possibile configurare anche singoli sistemi di assorbimento in base alle esigenze tecniche.
La scelta tra assorbimento singolo e doppio non è solo una differenza nella quantità di apparecchiature, ma anche una decisione relativa all'efficienza di conversione, al controllo ambientale, alla strategia operativa e agli obiettivi di produzione a lungo-termine.
Domande frequenti
1. Qual è la differenza principale tra gli impianti di acido solforico a singolo assorbimento e quelli a doppio assorbimento?
La differenza principale è il numero di stadi di assorbimento di SO₃. L'assorbimento singolo utilizza uno stadio di assorbimento, mentre il doppio assorbimento utilizza uno stadio di assorbimento intermedio e uno stadio di assorbimento finale per aumentare la conversione di SO₂.
2. Quale pianta di acido solforico ha un tasso di conversione di SO₂ più elevato?
Gli impianti di acido solforico a doppio assorbimento generalmente raggiungono un tasso di conversione di SO₂ più elevato perché la SO₃ viene rimossa tra le fasi di conversione, consentendo un'ulteriore ossidazione della SO₂.
3. Un impianto a doppio assorbimento necessita di più attrezzature?
SÌ. Un impianto a doppio assorbimento richiede torri di assorbimento aggiuntive, sistemi di circolazione dell'acido, scambiatori di calore e apparecchiature per la movimentazione del gas.
4. È possibile potenziare i singoli impianti di assorbimento esistenti?
Alcuni impianti ad assorbimento singolo possono essere modificati in sistemi ad assorbimento doppio a seconda della disposizione delle apparecchiature esistenti, della progettazione del convertitore e delle condizioni del sito.
5. In che modo Asia Chemical Engineering Co., Ltd supporta i progetti di impianti di acido solforico?
Asia Chemical Engineering Co., Ltd fornisce servizi di ingegneria impiantistica per l'acido solforico che coprono la selezione del processo, la progettazione delle apparecchiature, l'integrazione del sistema e le soluzioni tecniche in base ai requisiti del progetto.
