Durante la produzione di acido solforico, una grande quantità di energia termica viene generata durante la combustione dello zolfo e la conversione del biossido di zolfo. Come è possibile recuperare questo calore e convertirlo in energia utilizzabile?
Il recupero del calore di scarto è una parte importante della progettazione del sistema di produzione di acido solforico. Invece di rilasciare direttamente il calore di processo ad alta-temperatura, il sistema utilizza caldaie, scambiatori di calore e apparecchiature per la generazione di vapore per trasferire l'energia termica in vapore utilizzabile. Questa energia recuperata può supportare i servizi dell’impianto, ridurre la domanda di energia esterna e migliorare l’integrazione complessiva del processo.
Un sistema di recupero del calore adeguatamente progettato richiede il coordinamento tra il controllo della temperatura di combustione, il raffreddamento del gas, la generazione di vapore e l’utilizzo del calore di processo. La scelta dell'attrezzatura di recupero, dei parametri operativi e del metodo di integrazione influisce direttamente sulla stabilità del sistema di produzione.
Comprendere il recupero del calore di scarto nella produzione di acido solforico
Il processo di produzione dell'acido solforico comprende diverse-reazioni ad alta temperatura. La prima grande fonte di calore proviene dalla combustione dello zolfo.
Lo zolfo liquido viene spruzzato nel forno per lo zolfo e reagisce con l'aria essiccata per generare anidride solforosa (SO₂). Questa reazione di combustione produce gas ad alta-temperatura, con temperature di uscita che comunemente raggiungono i 1000 gradi circa.
Invece di consentire la dispersione di questo calore, il gas passa attraverso una caldaia a recupero di calore. La caldaia trasferisce il calore dal gas di processo all'acqua, generando vapore e riducendo la temperatura del gas prima di entrare nella sezione di conversione.
La seconda fonte di calore proviene dalla conversione catalitica. Durante l'ossidazione di SO₂ in triossido di zolfo (SO₃), la reazione rilascia ulteriore calore. Scambiatori di calore ed economizzatori vengono utilizzati in diversi stadi di conversione per controllare la temperatura del gas e recuperare energia termica.
Un sistema completo di recupero del calore normalmente comprende:
Questi componenti lavorano insieme per recuperare il calore dalle diverse fasi del processo e fornire vapore per il funzionamento dell'impianto.
Processo principale di recupero del calore di scarto
1. Generazione di gas-ad alta temperatura
Il processo inizia con la combustione dello zolfo.
Lo zolfo fuso entra nel forno a zolfo e reagisce con l'ossigeno dell'aria secca:
La reazione produce un flusso di gas ad alta-temperatura contenente SO₂. La temperatura del gas di combustione deve essere ridotta prima di entrare nel convertitore catalitico perché il catalizzatore richiede condizioni operative controllate.
2. Trasferimento di calore attraverso la caldaia a calore di scarto
Il gas SO₂ ad alta-temperatura entra nella caldaia a recupero di calore.
All'interno della caldaia il calore si trasferisce dal lato gas al lato acqua. La temperatura del gas di processo diminuisce, mentre l'acqua assorbe energia termica e diventa vapore.
Nei progetti industriali sull'acido solforico, le caldaie a calore di recupero sono progettate secondo:
- Temperatura del gas
- Portata del gas
- Requisiti di pressione del vapore
- Capacità dell'impianto
Ad esempio, un sistema di produzione di acido solforico può utilizzare una configurazione di caldaia per il calore di scarto da 4,2 MPa per recuperare il calore di combustione e generare vapore per l'utilizzo a valle.
3. Surriscaldamento e utilizzo del vapore
Il vapore generato può contenere umidità e richiedere ulteriore riscaldamento.
Il vapore passa attraverso surriscaldatori dove l'energia termica aggiuntiva aumenta la temperatura del vapore.
Il vapore surriscaldato può essere fornito a:
- Sistemi di utilità degli impianti
- Requisiti di riscaldamento
- Attrezzatura meccanica
- Reti di vapore esterne
In alcuni progetti, il vapore recuperato diventa parte del sistema complessivo di gestione energetica dell’impianto chimico.
4. Recupero del calore durante la conversione
Dopo il recupero del calore della combustione, il gas SO₂ entra nel convertitore.
La reazione catalitica:
rilascia ulteriore energia termica.
Gli scambiatori di calore sono installati tra gli stadi catalitici per controllare la temperatura di reazione e recuperare il calore.
L’energia recuperata può essere utilizzata per:
- Regolare la temperatura del gas in ingresso
- Migliorare l'equilibrio termico
- Supportare la produzione di vapore
La combinazione del recupero del calore di combustione e del recupero del calore di conversione migliora l’utilizzo energetico dell’intero processo produttivo.
Fattori chiave che influenzano la progettazione del sistema di recupero del calore di scarto
Controllo della temperatura di processo
Il controllo della temperatura è fondamentale perché sia la combustione che la conversione catalitica richiedono intervalli operativi specifici.
Se la temperatura del gas è troppo elevata, lo stress dell'apparecchiatura potrebbe aumentare. Se la temperatura è troppo bassa, l'efficienza della reazione catalitica potrebbe diminuire.
Il sistema di recupero deve bilanciare la rimozione del calore e i requisiti del processo.
Requisiti di Steam
Progetti diversi hanno esigenze di vapore diverse.
Durante la progettazione ingegneristica, i fornitori devono valutare:
- Pressione del vapore richiesta
- Consumo di vapore
- Fonti di calore disponibili
- Collegamento con i sistemi di utenza esistenti
Il sistema a vapore dovrebbe corrispondere all’obiettivo di produzione e alla struttura energetica della fabbrica.
Selezione dei materiali dell'attrezzatura
Le condizioni acide e di gas ad alta-temperatura creano sfide per i materiali delle apparecchiature.
La progettazione dovrebbe considerare:
- Temperatura operativa
- Composizione del gas
- Condizioni di corrosione
- Sollecitazione meccanica
La selezione appropriata dei materiali aiuta a mantenere l'affidabilità delle apparecchiature durante il funzionamento continuo.
Integrazione del sistema
Il recupero del calore di scarto non è un'unità indipendente. Deve essere integrato con:
- Sistema di combustione dello zolfo
- Sezione di conversione
- Rete di scambio termico
- Sistema a vapore
- Sistema di controllo automatico
È necessario un approccio ingegneristico completo per garantire il coordinamento tra le diverse unità di processo.

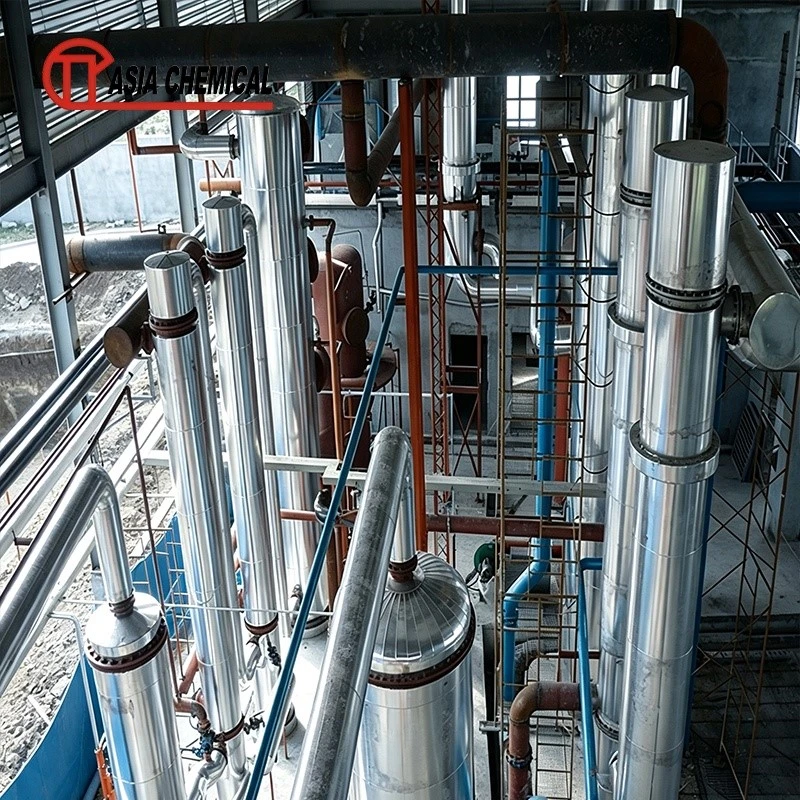

Asia Chemical Engineering Co., Ltd Soluzioni per il recupero del calore di scarto
Asia Ingegneria Chimica Co., Ltdfornisce soluzioni di ingegneria chimica per progetti di produzione industriale, tra cui progettazione di processi, integrazione di apparecchiature e supporto tecnico.
Per i progetti relativi agli impianti di acido solforico, l'azienda si concentra sull'integrazione di sistemi di combustione dello zolfo, conversione catalitica, assorbimento e recupero del calore di scarto.
Il team di ingegneri valuta i requisiti del progetto, tra cui:
- Capacità produttiva
- Obiettivo della generazione di vapore
- Specifiche delle materie prime
- Condizioni di utilità
- Disposizione dell'impianto
L'azienda fornisce la pianificazione tecnica per i sistemi di recupero del calore di scarto, compresa la selezione delle apparecchiature, il collegamento al processo e la progettazione dell'utilizzo dell'energia.
La soluzione copre il coordinamento delle apparecchiature chiave come caldaie a recupero di calore, scambiatori di calore, sistemi a vapore e unità di controllo del processo. Attraverso l'analisi ingegneristica e l'integrazione dei sistemi, Asia Chemical Engineering Co., Ltd aiuta i clienti a sviluppare sistemi di produzione che combinano il trattamento chimico con il recupero energetico.
Conoscenza del settore: perché il recupero del calore di scarto è importante nella progettazione di impianti chimici
Il consumo di energia è un fattore importante nel funzionamento degli impianti chimici. I sistemi di produzione tradizionali spesso rilasciano gas ad alta-temperatura dopo le reazioni, con conseguente perdita di energia termica.
Il recupero del calore di scarto modifica questo approccio trattando il calore di processo come una fonte di energia utilizzabile.
Nella produzione di acido solforico, la combustione dello zolfo e le reazioni di ossidazione generano naturalmente calore. Installando apparecchiature di recupero, questa energia termica può essere convertita in vapore invece di essere scaricata.
I vantaggi del recupero del calore includono:
- Migliore utilizzo dell'energia di processo
- Ridotta richiesta di fornitura esterna di vapore
- Miglioramento del bilancio energetico complessivo della pianta
- Minori fabbisogni energetici operativi
Quando si progetta un nuovo impianto chimico, gli ingegneri solitamente prendono in considerazione il recupero di calore durante la fase iniziale di progettazione del processo anziché aggiungerlo dopo la costruzione. L'integrazione anticipata consente una migliore disposizione delle apparecchiature, progettazione delle condutture e pianificazione dei servizi. Si prevede che i futuri progetti di impianti chimici si concentreranno maggiormente sull’integrazione energetica, sull’ottimizzazione dei processi e sulla gestione delle emissioni. Il recupero del calore di scarto continuerà a essere un’importante considerazione ingegneristica per gli impianti di produzione di acido solforico.
Domande frequenti
1. Qual è lo scopo del recupero del calore di scarto in un impianto di acido solforico?
Il recupero del calore di scarto cattura l'energia termica generata durante la combustione dello zolfo e la conversione di SO₂, quindi la converte in vapore utilizzabile.
2. Quali apparecchiature vengono utilizzate per il recupero del calore di scarto?
Le apparecchiature principali comprendono caldaie a recupero di calore, corpi cilindrici, surriscaldatori, economizzatori e scambiatori di calore.
3. Quanto vapore può essere generato dal calore recuperato?
La produzione di vapore dipende dalla capacità dell’impianto, dalla progettazione del processo, dalle condizioni della fonte di calore e dai requisiti di pressione del vapore. Un progetto specifico necessita di calcoli ingegneristici.
4. Perché il controllo della temperatura è importante nei sistemi di recupero del calore?
Il processo richiede temperature controllate per la combustione, la conversione catalitica e la protezione delle apparecchiature. Le apparecchiature per il recupero del calore devono bilanciare il trasferimento di energia e le condizioni di processo.
5. È possibile personalizzare i sistemi di recupero del calore di scarto?
SÌ. Il sistema può essere progettato in base alla capacità di produzione, alla domanda di vapore, alle condizioni del sito e ai sistemi di utilità esistenti.
